一、設計思路：

開始通過手動鍵給單片機供電。直到電源指示燈LED4亮.單片機運行，繼電器2工作給單片機供電。通過按鍵設置繼電器2的工作時間，實現系統的自動斷電，通過設置繼電器1的工作時間，實現風扇的間歇轉動，實現節能。

1、顯示部分：通過按鍵，在風扇轉動時間，暫停時間，和系統關閉剩余時間切換顯示。數碼顯示兩位，為“分”走時，其中系統關閉剩余時間為“小時”走時，LED為紅，黃，藍，分別點亮對應的風扇轉動,暫停,和系統關閉剩余時間的狀態。

2、按鍵部分：
K1為時間調整移位鍵,按下此鍵,數碼閃爍,同時對應的燈閃爍。在風扇轉動時間，暫停時間，和系統之間切換
K2為加一和狀態切換顯示鍵，當有K1按下，為時間加1。否則，在在風扇轉動時間，暫停時間，和系統之間切換顯示。
K3為減1和備用鍵，當有K1按下，為時間加1，否則無效。

3、繼電器部分：
繼電器1控制風扇的電源線，實現風扇的轉動和暫時。
繼電器2控制單片機系統的電源，實現系統定時關閉。

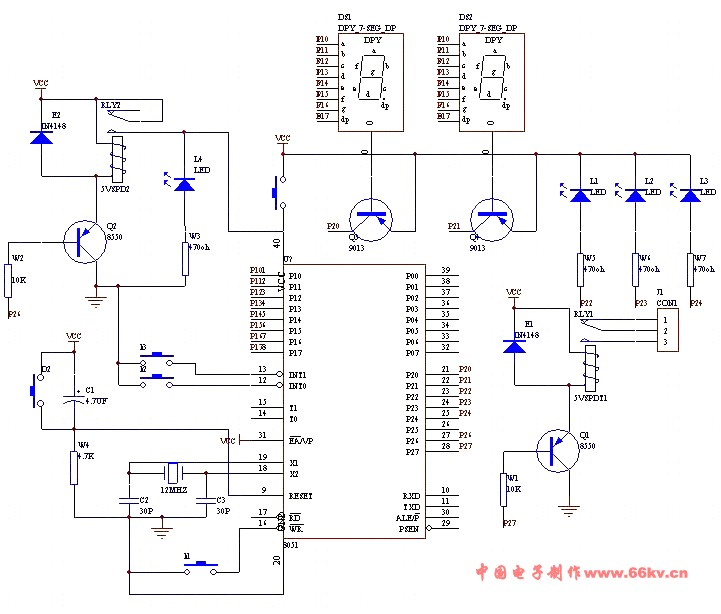

二、原理圖：

三、程序：

程序下載（右鍵點擊-目標另存為）
