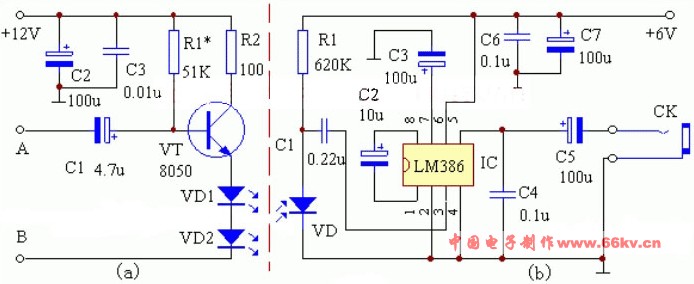

圖1(a)為發射部分電路原理圖。音頻信號經三極管VT放大后推動紅外發射管。由于發射管的發射強度與通過其電流成正比，所以VD1、VD2所發出的
紅外光，便受到音頻信號的調制。為了防止失真，VD1、VD2要設一定的偏置。圖1(b)是接收部分原理圖。其電路采用一塊音頻放大集成電路LM386。VD為紅外線接收管。當被音頻信號調制的紅
外光照射到VD時，在其兩端產生一個與音頻信號變化規律相同的電信號，經C1耦合至IC，進行放大。由于IC具有功率放大作用，所以可同時供1－4副耳機收聽。
元器件選擇與制作
三極管VT選用8050中功率管，PCM =300mW，ICM=500mA，R2的功率不小于1/4W，VD為紅外線接收管（不能用光電二極管，否則受可見光干擾影響接收效果）。
本轉發器的調試很簡單。發射部分只需調節R1使VT的靜態電流在30mA左右。接收部分只要安裝無誤，不需調試即可工作。
發射部分采用12V電源供電。信號輸入A、B端，接音頻信號。
兩只發射管安裝時，要考慮其輻射范圍，讓它們的有效輻射角度有一部分重疊。
本轉發器的設計靈敏度稍低，目的是增加抗干擾能力。經實測，其有效轉發距離不小于3m，完全可以滿足一般家庭需要。 |
