可控硅單鍵自鎖開關電路
更新時間：2017/6/30 14:52:25    閱讀：19675    分享此文章：
此電路用一只按鍵開關控制電路的通斷，電路非常簡潔。

電路說明

1、上電不動作。
2、按鈕按下后再釋放，繼電器吸合。
3、按鈕長按時，繼電器釋放，松開后繼電器吸合。
4、按鈕點按時：繼電器釋放 ←→ 吸合循環動作。
5、因為47Ω電阻有壓降，繼電器可以用DC9V的。

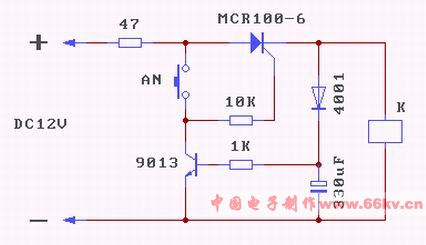

電路原理圖
