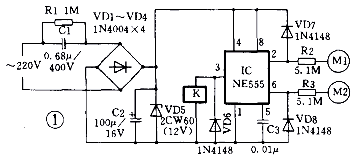

圖1和圖2是采用NE555時基電路制作的雙鍵觸摸開關與單鍵觸摸延遲開關。圖1中M1是“開”觸摸片，當人手觸碰時，人體感應的雜波信號加到時基電路的低電平觸發端IC的②腳，電路置位，③腳輸出高電平，繼電器K得電吸合，其常開觸點閉合，被控電器通電工作。M2為“關”觸摸片，一旦觸碰，人體感應的雜波信號加到555的閾值端IC⑥，電路復位，③腳輸出低電平，繼電器失電跳閘，被控電器停止工作。

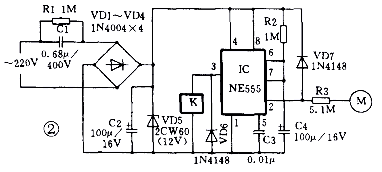

圖2是延遲開關電路，555集成塊接成單穩態觸發器，平時處于復位狀態，繼電器K不動作。當M受到觸摸時，電路被觸發進人暫態，③腳輸出高電平，繼電器K吸合，被控電器工作。暫態時間t=1.1R2 X C4，暫態時間結束，電路翻轉成穩態，繼電器K釋放，被控電器停止工作。

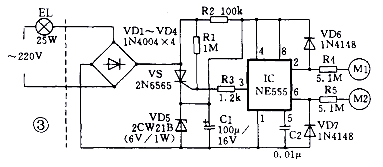

圖3是一個電源電路采取特殊設計的用555時基電路制作而成的觸摸開關，它對外僅兩根引出線，因此可直接取代普通開關而不必更改電源布線。EL是不大于25W的白熾燈或交流接觸器。虛線左部為普通照明線路，右部為觸摸開關電路。IC處于復位狀態時，③腳輸出低電平，晶閘管VS的門極通過電阻R3被鉗位在低電平，故VS關斷，EL不亮，此時555的工作電源由220V交流電經燈EL、二極管VD1～VD4整流、電阻R2限流、VD5穩壓與IC1濾波獲得約6V直流工作電壓供電。當 555時基電路②腳受觸發處于置位時，IC③腳輸出高電平，VS開通，EL點亮發光。VS開通后，555工作電源直接由燈EL、二極管VD1～VD4、晶閘管VS與穩壓管VD5構成回路，C1兩端仍能獲得6V直流工作電壓，只是此時電阻R2不起作用。
電路的右部時基電路部分與圖1相同，如將圖2左部電源按圖3改動，也可以方便地制 成一個對外只有兩根引 出線的觸摸延遲開關。 有一點需要特別注意的是本電路的負載能力是由VD1～VD4、VS及VD5共同決定的，其中薄弱環節是VD5，本電路VD5采用1W、6V的穩壓管，其最大通態電流為0.16A，為確保電路可靠工作，EL宜用不大于25W的白熾燈。 |
