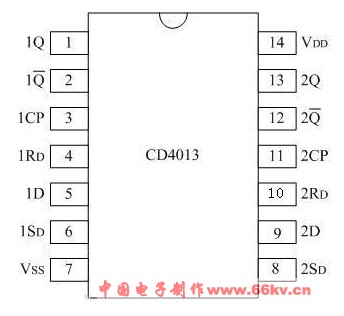

CD4013有兩個D觸發器，一個D觸發器有6個端子：2個輸出，4個控制。4個控制分別是R、S、CP、D。引腳圖如下：

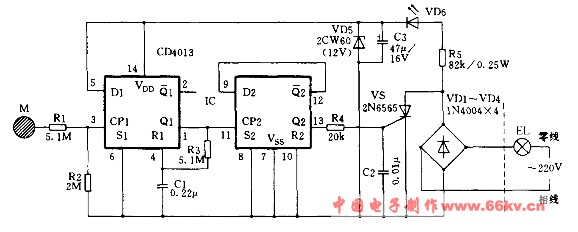

CD4013是雙D觸發器，分別接成一個單穩態電路和一個雙穩態電路。單穩態電路的作用是對觸摸信號進行脈沖展寬整形，保證每次觸摸動作都可靠。雙穩態電路用來驅動晶閘管VS。當人手摸一下M，人體泄漏的交流電在電阻R2上的壓降，其正半周信號進入③腳CP1端，使單穩態電路翻轉進入暫態．其輸出端Q1即①腳跳變?yōu)楦唠娖剑烁唠娖浇?jīng)R3向C1充電，使④ 電位上升，當上升到復位電平時，單穩態電路復位，①腳恢復低電平。所以每觸摸一次M，①腳就輸出一個固定寬度的正脈沖。此正脈沖將直接加到11腳CP2端，使雙穩態電路翻轉一次，其輸出端Q2即13腳電平就改變一次。當13腳為高電平時．VS開通，電燈EL點亮。這時電容C3兩端的電壓會跌落到3V左右，發光管VD6熄滅，由于CMOS電路的微功耗特點，所以集成塊仍能正常工作。當13腳輸出低電平時。VS失去觸發電流，當交流電過零時即關斷，EL熄滅。這時C3兩端電壓又恢復到VD5的穩壓值12V，VD6發光用來指示開關的位置。
由此可見，每觸摸一次M，就能實現電燈“開”或“關”，它對外也僅兩根引出線，故安裝與使用都十分方便。 |
